ВРЕМЕННО НЕДОСТУПНО ДЛЯ ЗАКАЗА

Линия станков MANEK


Эти недорогие станки поставлены на производство на основании большого опыта фирмы MANEK в производстве прецизионного оборудования для восстановления двигателей.

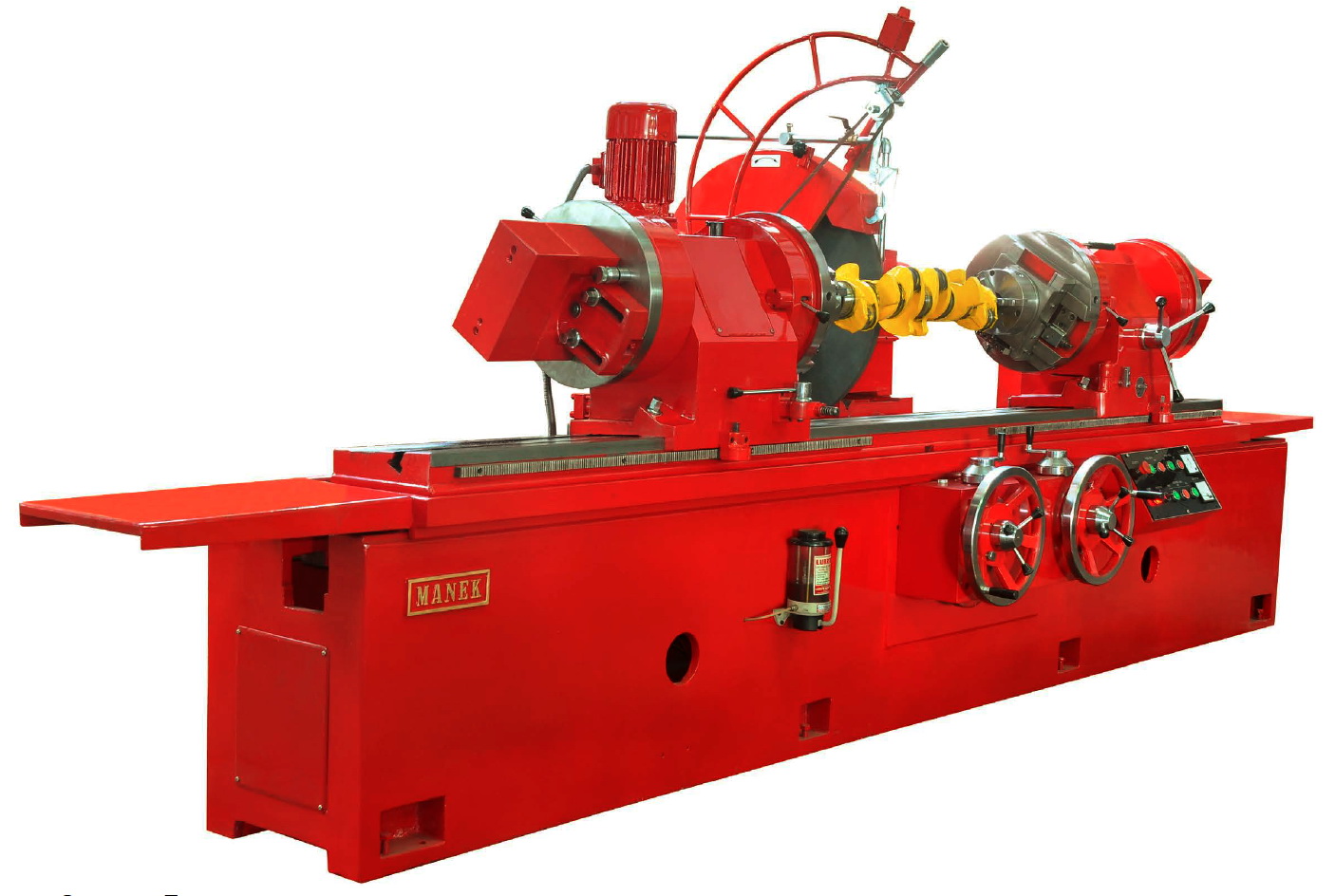

Шлифовальный
станок для коленвалов MANEK H27

Шлифовальные станки данной линии отличаются исключительно высоким качеством внешней отделки, соответствуют всем международным стандартам и удовлетворяют требованиям тех, кто восстанавливает любые коленчатые валы малых, средних и больших размеров в условиях ремонтного и мелкосерийного производства.

ХАРАКТЕРНЫЕ ОСОБЕННОСТИ СТАНКОВ:

Особенности станков   Особенности станков   Особенности станков

Особенности станков

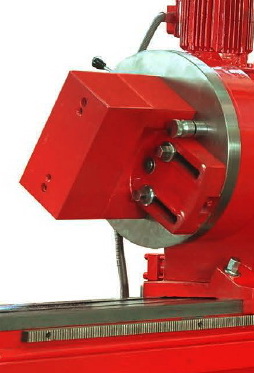

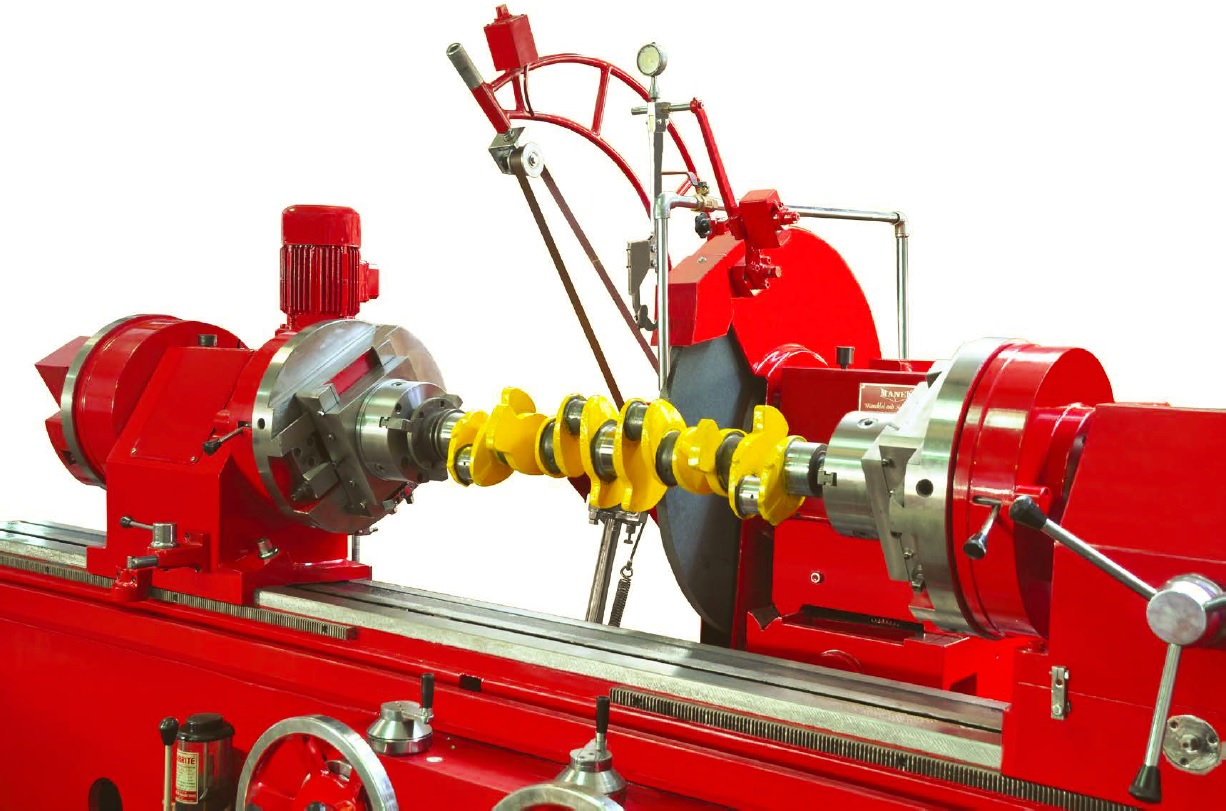

Точная шпиндельная система с центросместителем, противовес для балансировки, жесткий и прочный люнет для точного шлифования тяжелых валов

  • Отливка станины должным образом выдержана (состарена) для обеспечения постоянной точности в течение всего срока службы станка.
  • Шпиндели шлифовальной, рабочей и задней бабки изготовлены из специальной закаленной стали и отшлифованы для обеспечения прецизионного шлифования и длительного срока службы станка
  • Применены конические подшипники высшего качества в шпинделях рабочей и задней бабки
  • Подшипники шлифовального шпинделя из высококачественной фосфористой бронзы
  • Шестерни изготовлены из высококачественной легированной стали и закалены для обеспечения точности и долговечности.
  • Автоматическая система смазки шпинделей и направляющих (опция) для увеличения срока службы.
  • Наклонный стол помогает легкому стеканию смазочно-охлаждающей жидкости

В зависимости от размера коленчатых валов Вы можете выбрать один из точных шлифовальных станков, который удовлетворяет Вашим потребностям лучше всего: от модели H-49 для малых коленвалов длиной до 1200 мм и до модели H-40 для больших коленвалов длиной до 5000 мм, чтобы купить их по самой лучшей цене. Можно также выбрать их дополнительное оснащение.

МОДЕЛЬНЫЙ РЯД ШЛИФОВАЛЬНЫХ СТАНКОВ — МОДЕЛИ H-25, H-27, H-49, H-40

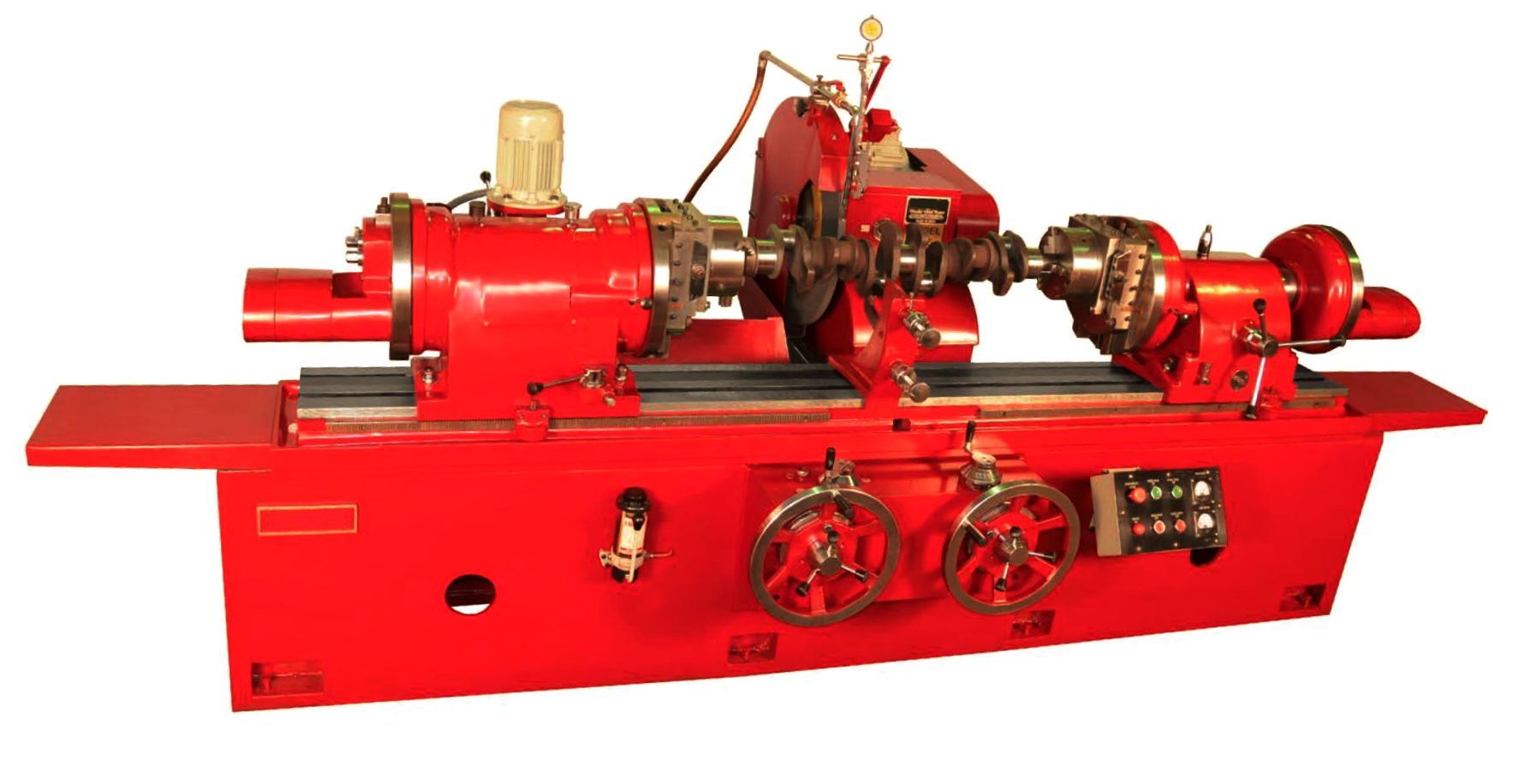

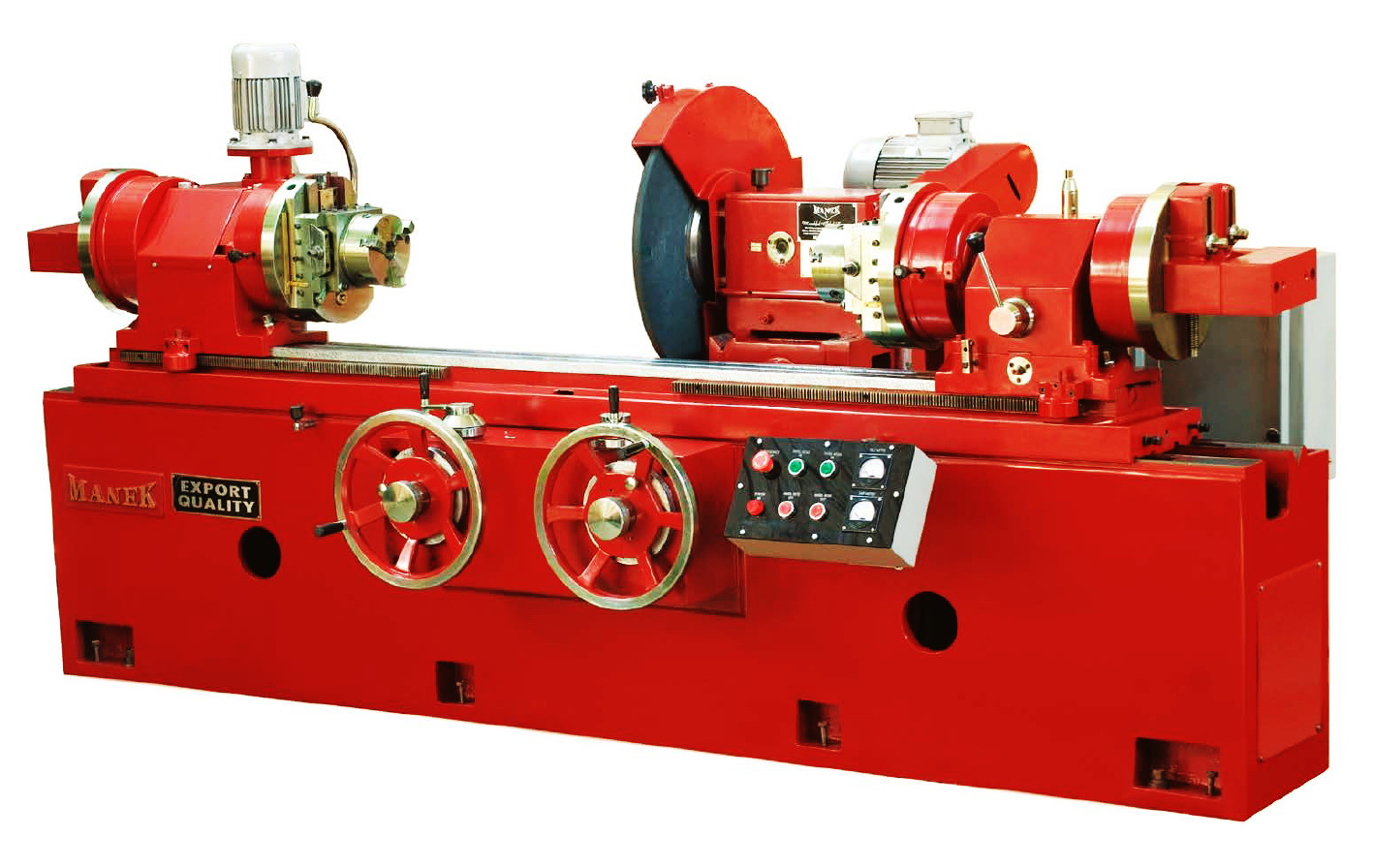

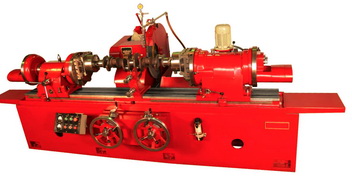

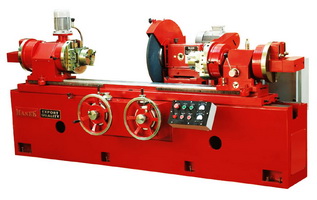

Шлифовальный станок для небольших коленвалов MANEK H-25 - нажмите, чтобы увеличить Шлифовальный станок для небольших коленвалов MANEK H-25 - нажмите, чтобы увеличить Шлифовальные станки для больших коленвалов MANEK H-49

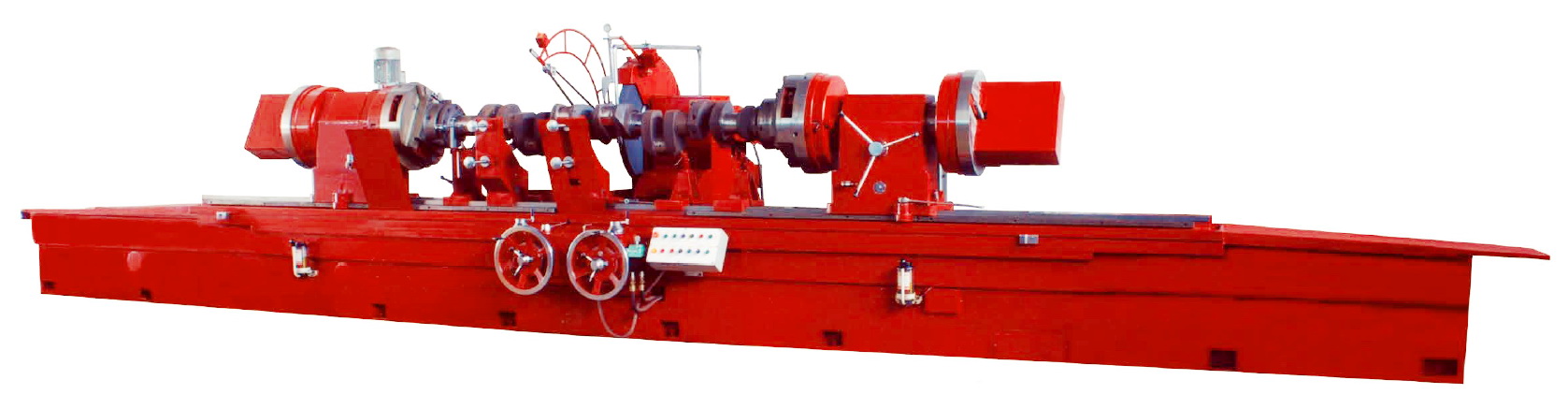

Универсальные шлифовальные станки MANEK H-40 - нажмите, чтобы увеличить

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКОВ ДЛЯ МАЛЫХ И СРЕДНИХ КОЛЕНВАЛОВ

ПАРАМ-РЫ H-49 H-25 H-26 H-27 H-28 H-48
Расст. между центр-ми, мм 1200 1500 1800 2100 2250 2600
Расст. между патр-ми, мм 1100 1400 1700 2000 2150 2500
Макс. вес колен вала в центрах, кг 60 80 100 125 150 200
Диап-н колеб-й вала над столом, мм 400 500 500 650 650 650
Макс. ход (двойной радиус) криво шипа, мм 175 225 225 280 280 280
Высота центров над столом, мм 160 180 200 160 180 200
Скор-сть вращ-я шпинд-я рабоч. бабки, об/мин 950 950 950 750 750 750
Скор-сть вращ-я шпинд-я рабоч. бабки, об/мин 27- 41- 61 27- 41- 61 27- 41- 61 27- 41- 61 27- 41- 61 18- 27- 41
Быстрая скор-сть перемещ-я стола на об., мм 10 10 10 10 10 10
Медлен-я подача шлиф-ной бабки на об., мм 0,125 0,125 0,125 0,125 0,125 0,125
Подача шлиф-ной бабки быстрая на об., мм 6,25 6,25 6,25 6,25 6,25 6,25
Диаметр х ширина шлиф-ного круга, мм 650 х 25 650 х 25 650 х 25 800 х 25 800 х 25 800 х 25
Отв-тие шлиф-ного круга, мм 200 200 200 200 200 200
Ход пиноли задней бабки, мм: 75 87,5 87,5 87,5 87,5 87,5
МОЩНОСТЬ
Главный двиг-ль шлиф. круга, кВт 3,0/ 1440 5,0/ 1440 5,0/ 1440 7,5/ 1440 7,5/ 1440 7,5/ 1440
Двиг-ль перед-й бабки, кВт 1,0 1,0 1,0 2,0 2,0 2,0
Насос системы охлажд., кВт 0,1 0,1 0,1 0,1 0,1 0,1
Произв-ность насоса охлажд-щей жидк-сти, л/мин 18 18 18 18 18 18
РАЗМЕРЫ
Общая длина машины, мм 3000 3400 3700 4300 4500 4900
Общая ширина машины, мм 1550 1650 1650 1825 1825 1825
Общая высота машины, мм 1500 1500 1500 1600 1600 1600
Треб-мое рабоч. простр-во, мм 4500 x 2500 5400 x 2800 6000 x 2800 6500 x 3250 7150 x 3250 7500 x 3250
Прибл. чистый вес, кг 3000 4000 4200 5000 5100 5500
Прибл. вес отгр-ки, кг 3800 5000 5200 6300 6500 7000
Размер упак-ки, м 3,20 x1,65 x1,60 3,55 x1,80 x1,75 3,75 x1,80 x1,75 4,45 x2,03 x1,85 4,45 x2,03 x1,85 4,75 x2,03 x1,85

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКОВ ДЛЯ БОЛЬШИХ КОЛЕНВАЛОВ

ПАРАМ-РЫ H-29 H-30 H-33 H-35 H-40
Расст. между центрами, мм 3000 3750 4000 4500 5000
Расст. между патронами, мм 2900 3600 3900 4350 4850
Макс-ный вес коленвала в центрах, кг 300 700 700 700 700
Диапазон колебаний вала над столом, мм 660 965 965 965 965
Макс. ход (двойной радиус) криво шипа, мм 280 400 400 400 400
Высота центров над столом, мм 342,5 508 508 508 508
Скорость вращения шпинделя рабочей бабки, об/мин 700 650 650 650 650
Скорость вращения шпинделя рабочей бабки, об/мин 18- 27- 41 18- 27- 41 18- 27- 41 18- 27- 41 18- 27- 41
Быстрая скорость перемещ-я стола на об., мм 10 10 10 10 10
Медленная подача шлиф-ной бабки на об., мм 0,125 0,125 0,125 0,125 0,125
Подача шлиф-ной бабки быстрая на об., мм 6,25 6,25 6,25 6,25 6,25
Диаметр х ширина шлиф-ного круга, мм 800 х 25 915 х 38 915 х 38 915 х 38 915 х 38
Отверстие шлиф-ного круга, мм 200 305 305 305 305
Ход пиноли задней бабки, мм: 75 - - - -
МОЩНОСТЬ
Главный двигатель шлифовал. круга, кВт 7,5/ 1440 10,0/ 1440 10,0/ 1440 10,0/ 1440 10,0/ 1440
Двигатель передней бабки, кВт 2,0 2,0 2,0 2,0 2,0
Насос системы охлажд., кВт 0,1 0,1 0,1 0,1 0,1
Произв-ность насоса охлажд-щей жидкости, л/мин 18 18 18 18 18
РАЗМЕРЫ
Общая длина машины, мм 6000 7500 8000 8500 9500
Общая ширина машины, мм 1980 2000 2000 2000 2000
Общая высота машины, мм 1625 1980 1980 2080 2080
Требуемое рабочее простр-во, мм 9100 x 3250 11250 x 3500 11750 x 3500 12250 x 3500 13250 x 3500
Приблизит. чистый вес, кг 7000 8500 9000 10000 11000
Приблизит. вес отгрузки, кг 8500 11000 11600 12800 14000
Размер упаковки, м 5,90 x2,10 x1,90 7,70 x2,20 x2,20 8,20 x2,20 x2,20 8,70 x2,20 x2,20 9,70 x2,20 x2,20

КОМПЛЕКТ СТАНДАРТНОГО ОБОРУДОВАНИЯ

  • Комплектная электроустановка с двигателями рабочей и шлифовальной бабки, а также насоса охлаждающей жидкости.

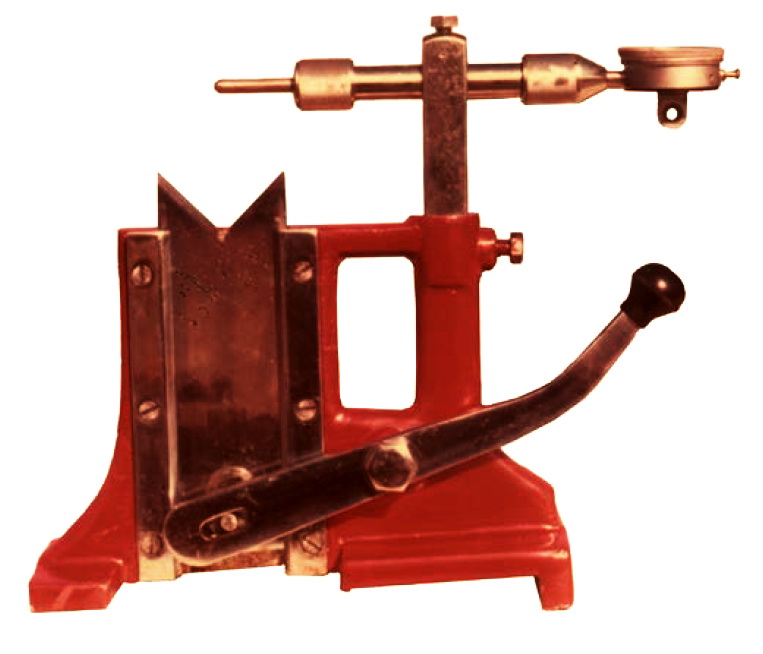

  • Центрирующий V-образный прибор с циферблатным индикатором.
  • Центроискатель с индикатором.
  • Люнеты.

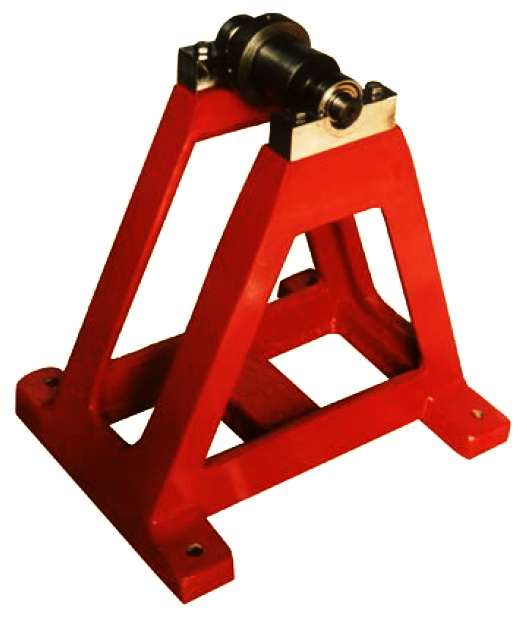

  • Стенд для балансировки шлифовальных кругов с оправкой.
  • Дополнительные балансировочные грузы.

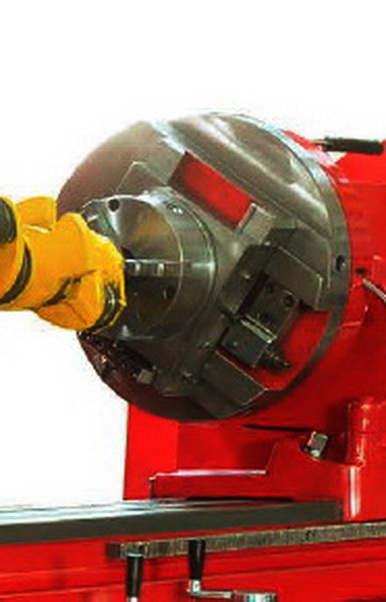

  • Система наладки, состоящая из двух планшайб с цетросместителями и универсальными патронами.

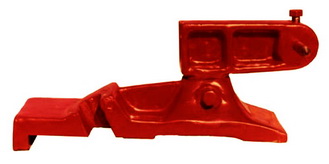

  • Приспособление для торцевой, боковой и радиусной правки круга с алмазным наконечником.
  • Шлифовальный круг со ступицей.
  • Бак охлаждающей жидкости.
  • Комплект брызговиков.
  • Инструкция по эксплуатации

*- обратите внимание, в стандартной комплектации станки идут с ручной подачей шлифовального круга и стола, гидравлическая станция и, соответственно, подача, заказываются как дополнительное оборудования заводского монтажа.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ, ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

Стандартное оборудование шлифовальных станков MANEK

  • Автоматический калибровочный измеритель со скобами 25-75 мм и 75-125 мм.
  • Приспособление для шлифовки в центрах.
  • Ленточный полировальный станок в комплекте с двигателем 0,5 л.с. и полировальным ремнем.
  • Шлифовальные круги шириной 19, 22 или 25 мм.
  • Ступица шлифовального круга.
  • Устройство для правки круга.
  • Устройство для измерения радиуса кривошипа.
  • Карандаш для правки с алмазным наконечником.
  • Автоматический смазочный насос (с ручным управлением).
  • Автоматическая подача шлифовального круга.
  • Автоматическая подача стола.
  • Гидравлическое перемещение шлифовальной бабки.
  • Гидравлическое перемещение стола.
  • Гидравлическое перемещение как шлифовальной бабки, так и стола.

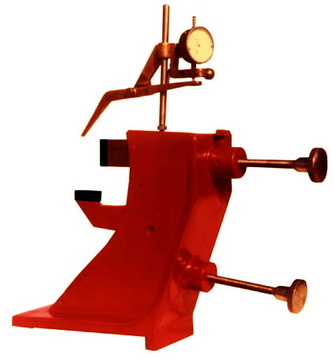

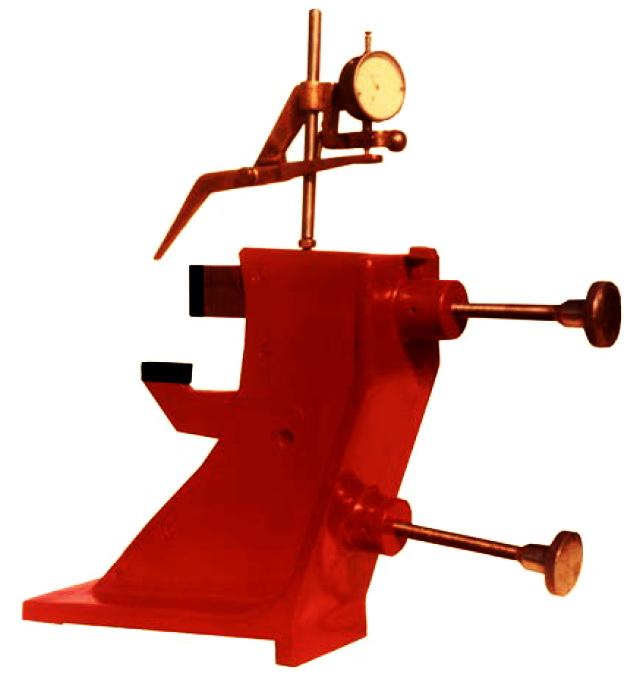

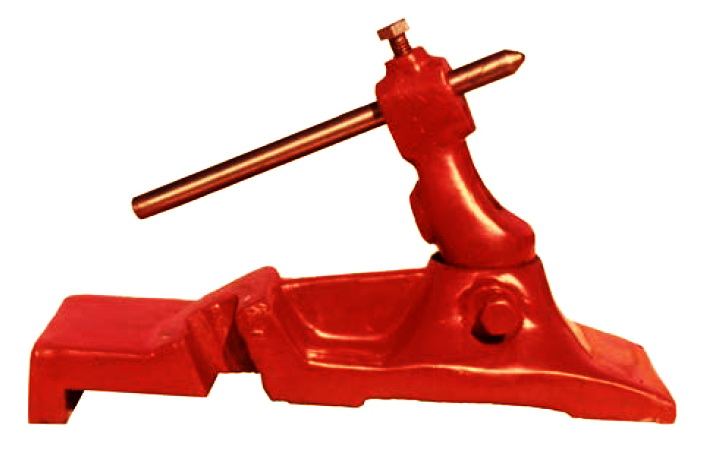

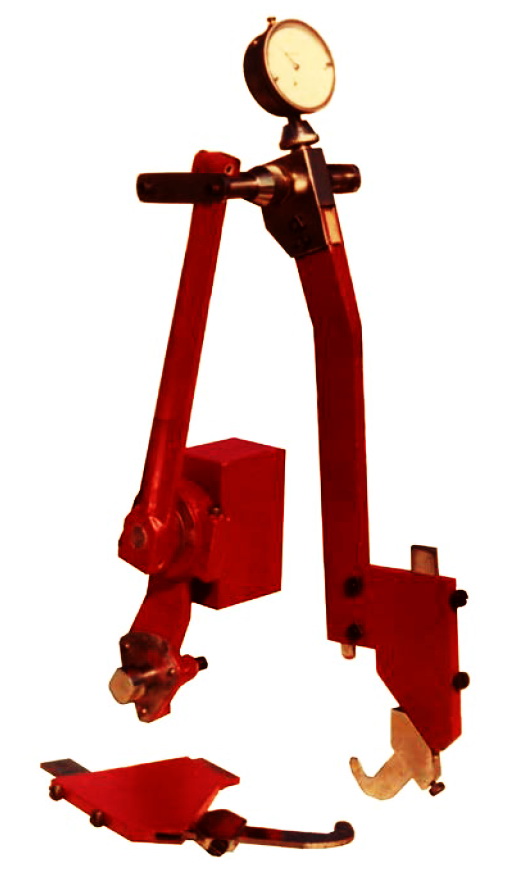

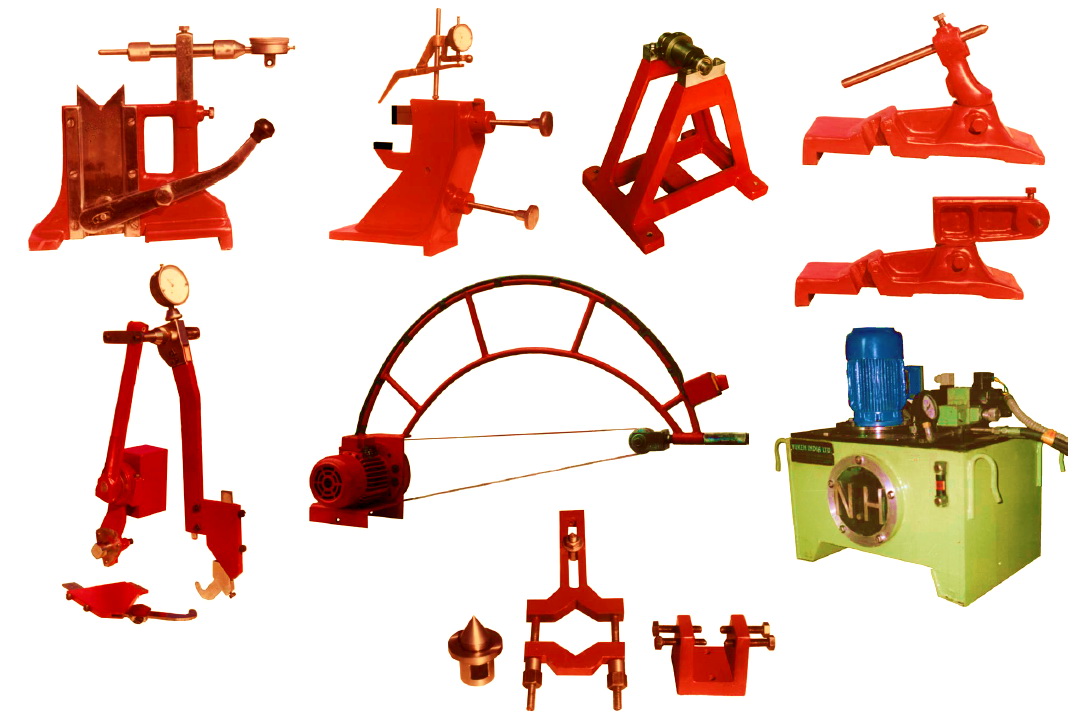

Стенд для балансировки кругов, V-образное центрирующее приспособление, люнет, приспособление для правки круга, измерительное приспособление

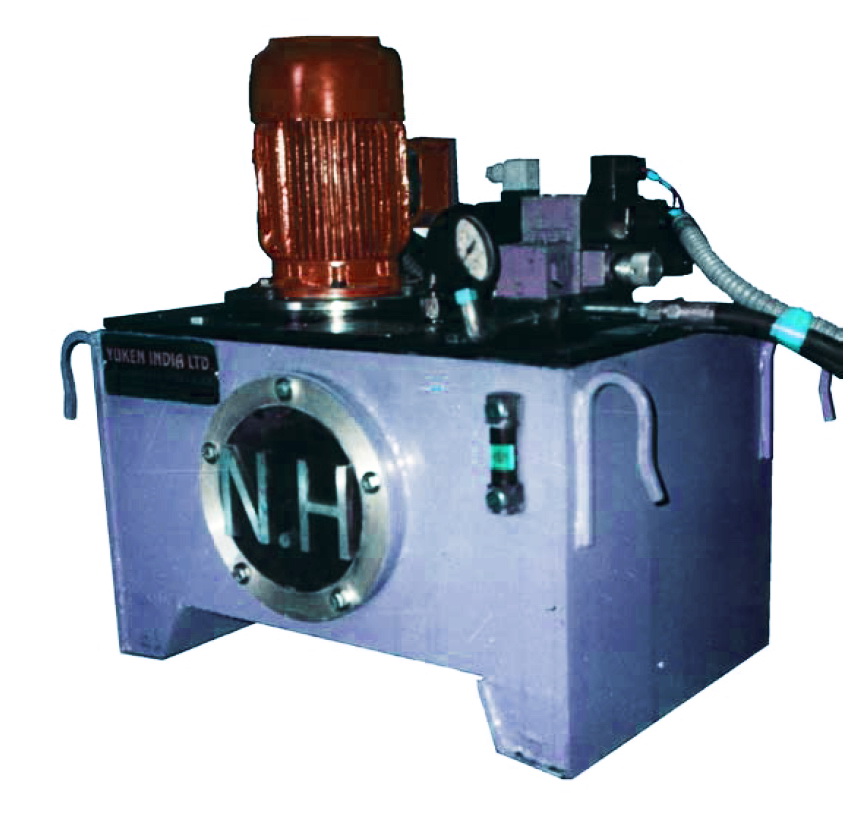

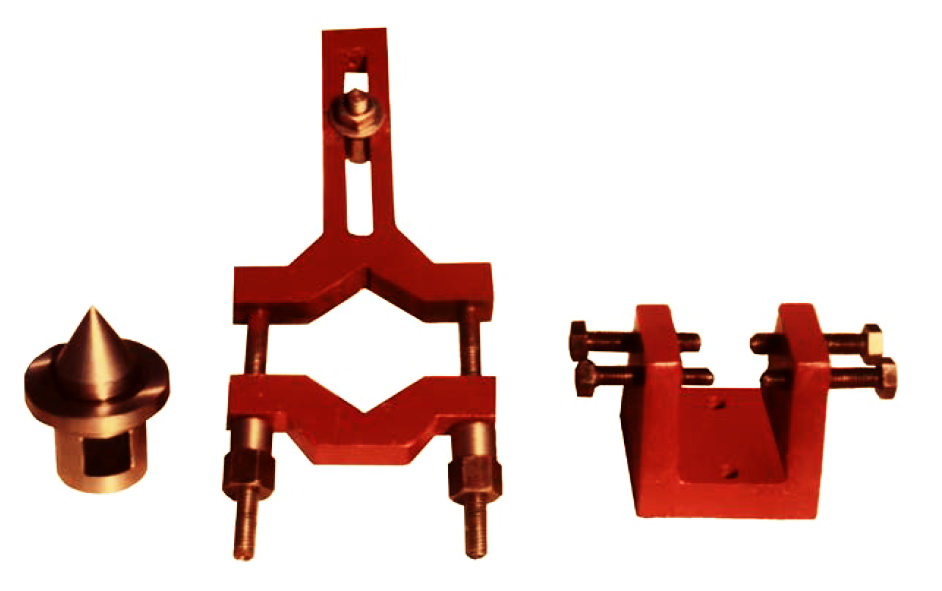

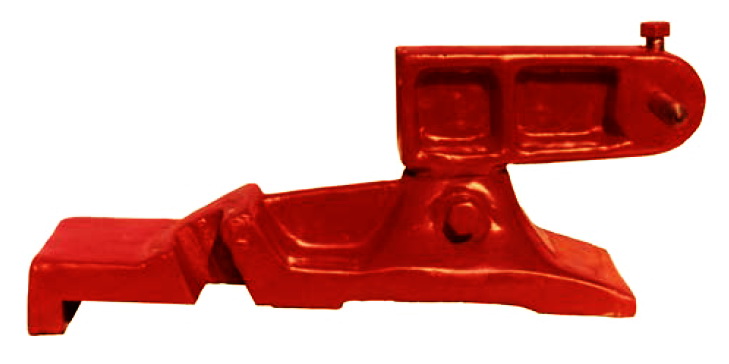

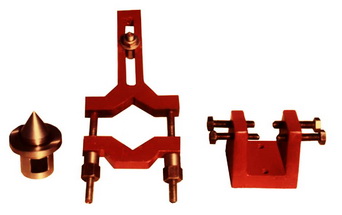

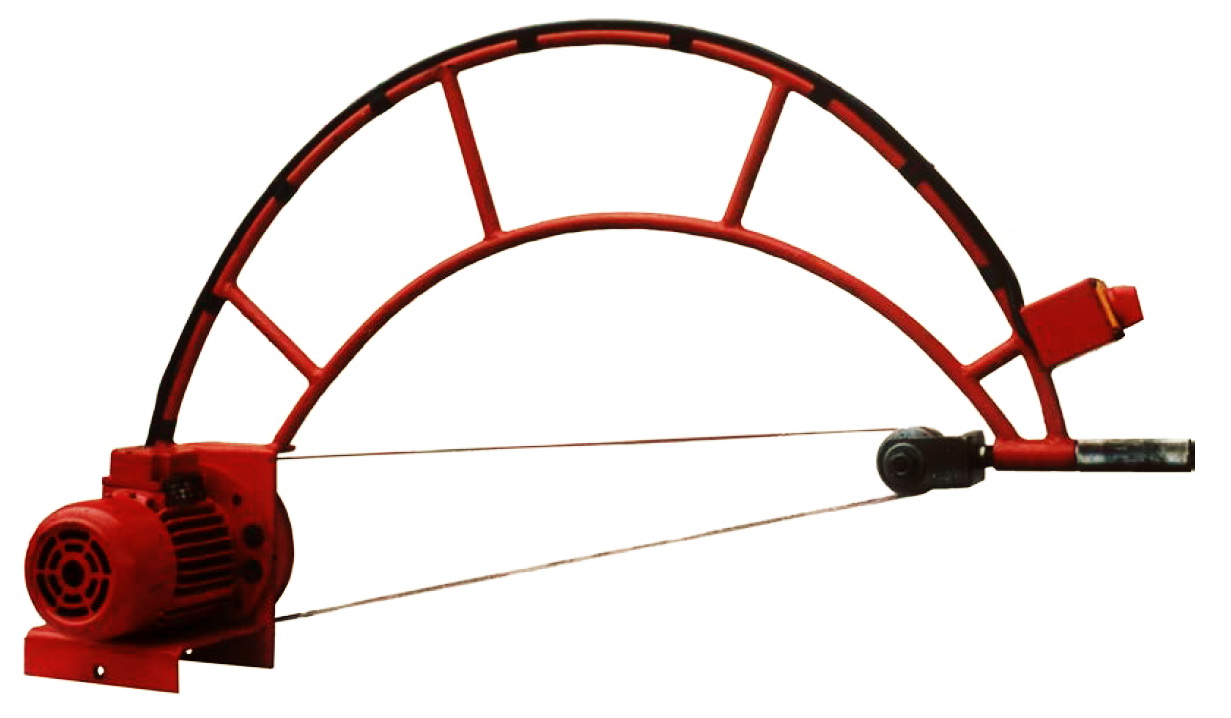

Приспособление для правки радиуса круга, полировальное приспособление, гидростанция, комплект центров с поводками


Скачать руководство по эксплуатации станка...

«АБ-Инжиниринг» дает исчерпывающую информацию о работе оборудования, оказывает помощь в приобретении станков MANEK, их оснастки и инструмента, осуществляет гарантийное и послегарантийное сопровождение оборудования MANEK, подготовку и обучение персонала технологиям ремонта деталей.

Срок подготовки станков ремонтной линии к отгрузке на заводе составляет 3,5 — 6,5 месяца с момента заказа и предоплаты станка и зависит от модели и комплектации дополнительным оборудованием.

Гарантийное обязательство на всю продукцию компании MANEK — 12 месяцев со дня установки и подключения оборудования.

Характеристики станков, условия поставки и цены можно узнать, сделав запрос на сайте прямо сейчас.

Мы также готовы предложить Вам любой вариант оборудования Вашего цеха станками любого производителя — от самой дорогой TOP-модели до самого дешевого, но не менее качественного станка, а также сделать эскизный проект и скомплектовать оборудованием участок механической обработки деталей по конкретному техническому заданию.
