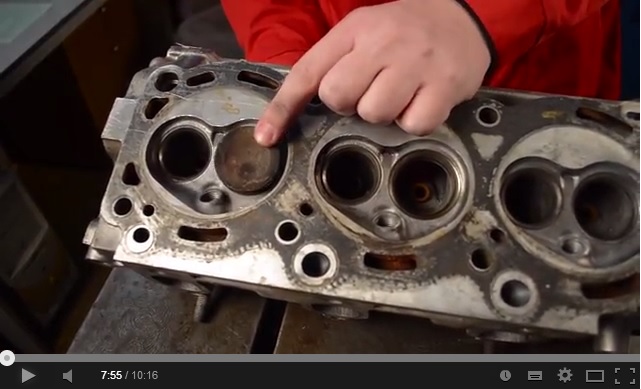

Ремонт головок блока цилиндров:
как это делается
- смотрите видеорепортаж из нашего цеха.


Технологии капитального ремонта ГБЦ

Технологии ремонта двигателей

НАШЕ ОБОРУДОВАНИЕ


Гид по оборудованию для ремонта двигателей

ProvalveОборудование для ремонта головок блока цилиндров Оборудование для мойки и очистки деталей
GuysonОборудование GUYSON Оборудование для ремонта нижней части двигателя

REKTASОборудование REKTAS MAXPRECI-DALCAN MachinesОборудование MAXPRECI (DALCAN Machines) MANEKОборудование MANEK ROBBIОборудование ROBBI STANDARD AUTOMOTIVEОборудование STANDARD AUTOMOTIVE ROBBIОборудование CHINELATTO Вспомогательное оборудование Пользователи наших станков

Библиотека наших станков

НАШИ УСЛУГИ


Ремонт двигателей Бюро моторной экспертизы

Моторные запчасти

Цены на работы

НАША ИНФОРМАЦИЯ


Библиотека наших станков

авиация Наши исследования в авиации Научная работа Опыт работы и СМИ Наша видеотека

Форум мотористов

НАШ АРХИВ

НАША КОМПАНИЯ


Наши специалисты

Наши представители

Наши партнеры

Наши вакансии

Наши контакты

«АБ-Инжиниринг-Шереметьевский»:
- Горячая линия
8 800 101 6229,
- цех: тел. +7 977 325-1100, +7 495 502-5964,
- станки: тел. +7 495 544-8195,
   тел./WhatsApp/Viber
   +38 096 163-2183,
e-mail: написать
«АБ-Инжиниринг-Рязань»:
тел. +7 960 5 777-999,
«АБ-Инжиниринг-Екатеринбург»:
тел. +7 343 226-7177,
«АБ-Инжиниринг-Одесса»:
- цех: тел. +38 0482 30-9192,
- станки: тел./WhatsApp/Viber
   +38 096 163-2183.

Специализированный моторный центр "АБ-ИНЖИНИРИНГ" работает с октября 1997 г.

Основная деятельность компании — ремонт автомобильных двигателей. Компания имеет центр механической обработки деталей двигателей, оснащенный импортным станочным оборудованием высшего качественного уровня производства фирм AMC-SCHOU, MAXPRECI/ DALCAN-Machines (Индия-Дания), ROBBI (Италия), SERDI (Франция), PROVALVE (Турция).

СМЦ "АБ-ИНЖИНИРИНГ" является российским представителем известных мировых лидеров в производстве оборудования и инструмента — компаний ROBBI (Италия), GUYSON (Англия) и PROVALVE (Турция) и др.

Благодаря передовым технологиям и квалифицированному персоналу в сочетании с современным шлифовальным, расточным и хонинговальным оборудованием компания обеспечивает высшее качество ремонтных работ и является одним из лидеров на рынке моторно-ремонтных услуг России.

АБ-Инжиниринг, AB-Engineering - главная страница

Линия станков MANEK

Недорогие высокоточные станки для расточки всех типов блоков цилиндров, включая гильзы и цилиндры мотоциклов, с возможностью обработки плоскости. Предназначены преимущественно для обработки малых и средних по размерам деталей типа гильз и блоков цилиндров с расстояние между крайними цилиндрами до 1400 мм.

Станки данной линии имеют хорошее качество изготовления и традиционно для данной марки исключительно качественный внешний вид с полированной окраской в красный цвет.

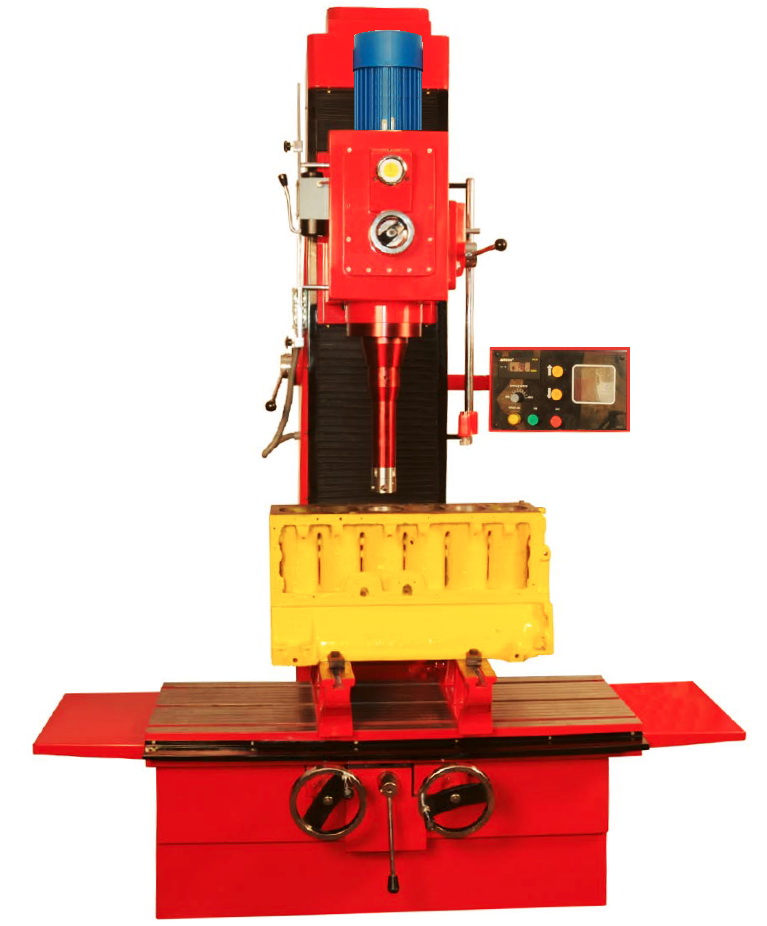

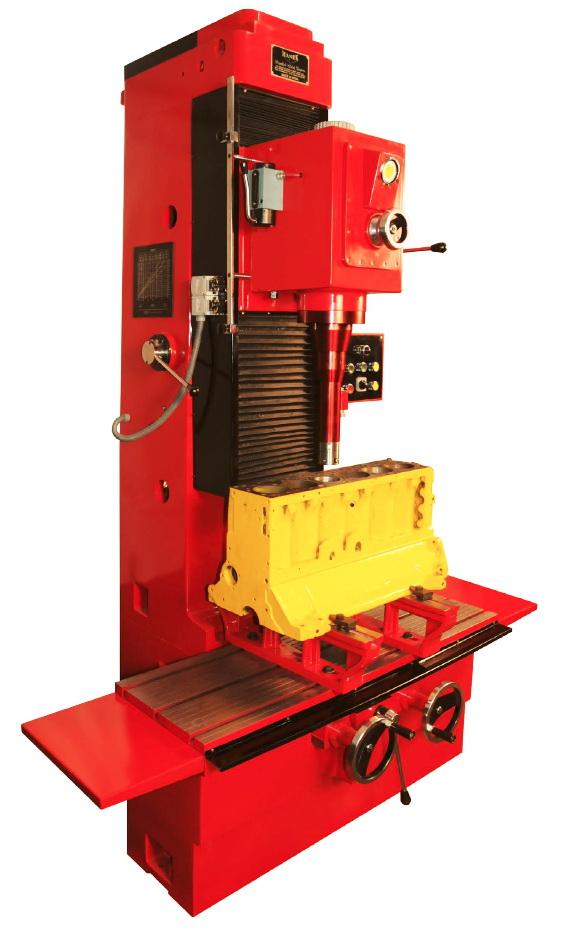

Расточной станок MANEK Расточной станок MANEK

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

  • Подходят для восстановления мотоциклетных и автомобильных двигателей любых типов.
  • Расточная бабка перемещается по направляющим, защищенным сильфонным кожухом, для высшей долговечности.
  • Расточная бабка оснащена шестернями из закаленного сплава для обеспечения плавности хода.
  • Направляющие точно обработаны для высокой чувствительности и легкого скольжения по колонне для обеспечения точности расточки.

В стандартном исполнении станки модели 600, оснащаются механической передачей рабочей бабки с 2-скоростным двигателем и шестиступенчатой коробкой подач.
Дополнительная опция заводского монтажа для модели 600: привод шпинделя от двигателя переменного тока с частотным преобразователем вместо механической передачи. Для всех остальных моделей это исполнение стандартное.

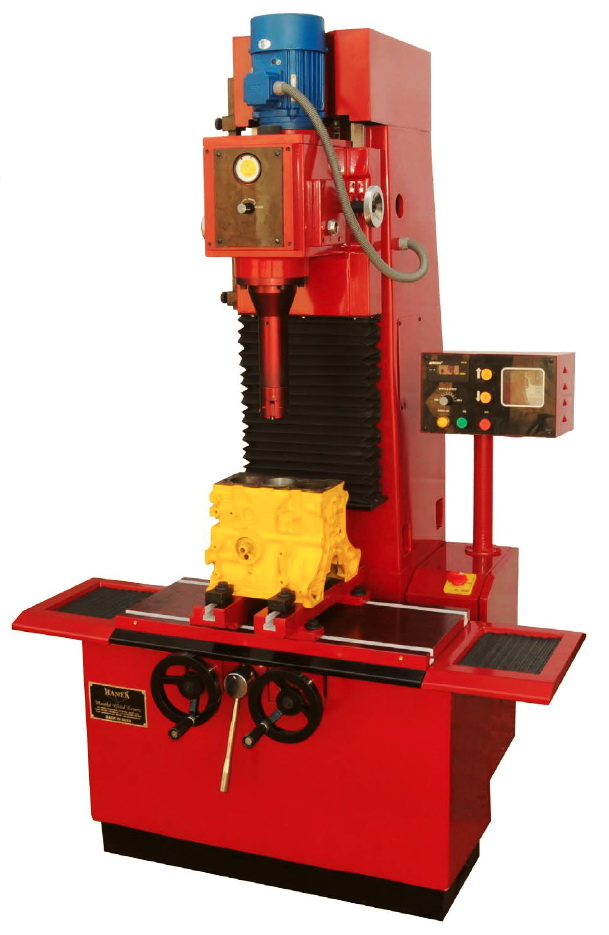

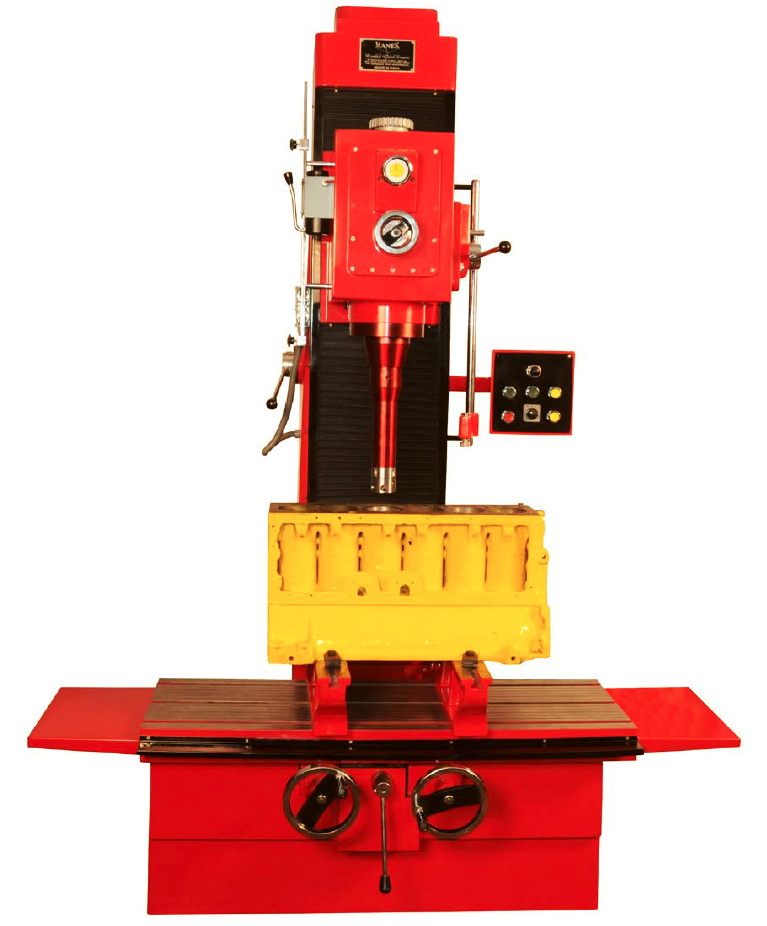

Основные модели расточных станков — модели 300, 400, 550, 600

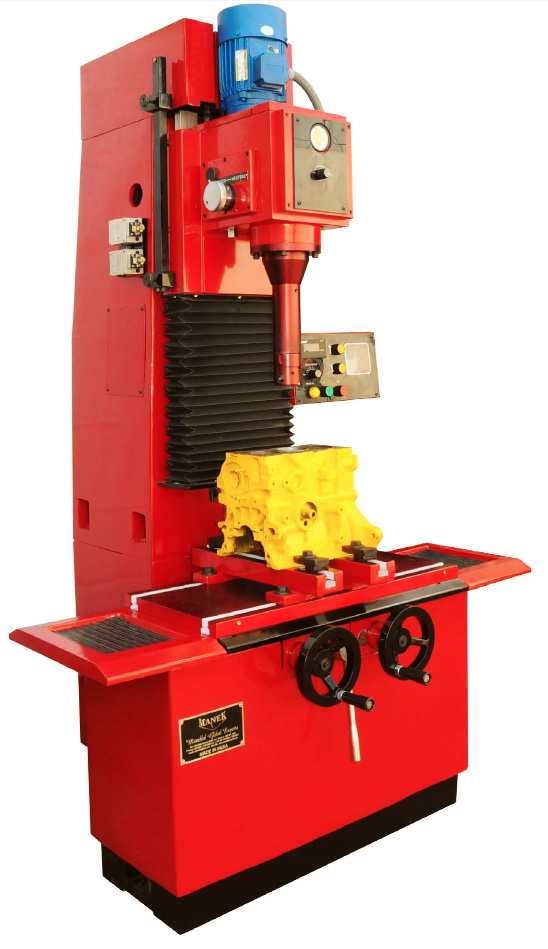

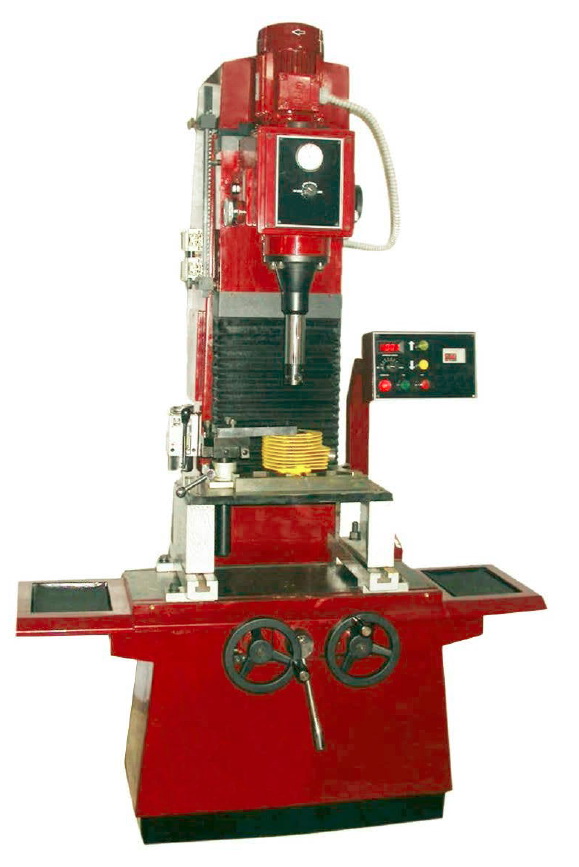

Расточной станок MANEK Расточной станок MANEK Расточной станок MANEK Расточной станок MANEK Расточной станок MANEK

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

ПАРАМ-РЫ Model 300 Model 400 Model 550 Model 600
Диаметры расточки, мм 38- 78 38- 110 32- 250 32- 250
Макс. глубина расточки, мм 300 300 500 500
Макс. вертикал. перемещ. расточной головки, мм 400 400 550 600
Расстояние от стола до расточной головки, мм 1090 -400 1300 -450 1340 -600 1500 -600
Макс. расстояние от шпинделя до направл. колонны, мм 250 250 450 450
Использ. размеры стола, мм 650 x300 785 x300 1250 x420 1250 x420
Продольн. ход стола, мм 340 340 1400 1400
Попереч. ход стола, мм 30 30 50 50
Обрабатыв. поверх-ть для верхней плоскости блока*, мм - - - -
Скорость вращения шпинделя, об/мин 50- 550 50- 550 0- 600 100- 150- 200- 300- 400- 600
Автомат. подача расточной головки, мм/об 0,05 0,05 перем. 0,02- 0,04- 0,06
Автомат. подача стола для обработки плоскости*, мм/мин - - - -
Главный шпиндел. двигатель вращения, кВт 1,0 1,0 2,0 2,0
Двигатель быстрой подачи расточной головки, кВт 0,25 0,25 1,0 1,0
Габариты: длина x ширина x высота, мм 1700 x 1080 x 2000 2200 x 1300 x 2170 2800 x 1440 x 2400 3300 x 1800 x 3170
Требуемое рабочее простр-во для установки станка, мм 1850 x 1250 x 2200 1850 x 1400 x 2200 1900 x 1500 x 2400 1600 x 1600 x 2200
Приблиз. чистый вес, кг 700 750 2400 2400
Приблиз. вес брутто, кг 1000 1100 3000 3400
Размеры упаковки, м/м3 1,85x 1,25x 2,20 1,85x 1,40x 2,20 1,90x 1,5x 2,40 1,70x 1,60x 2,20

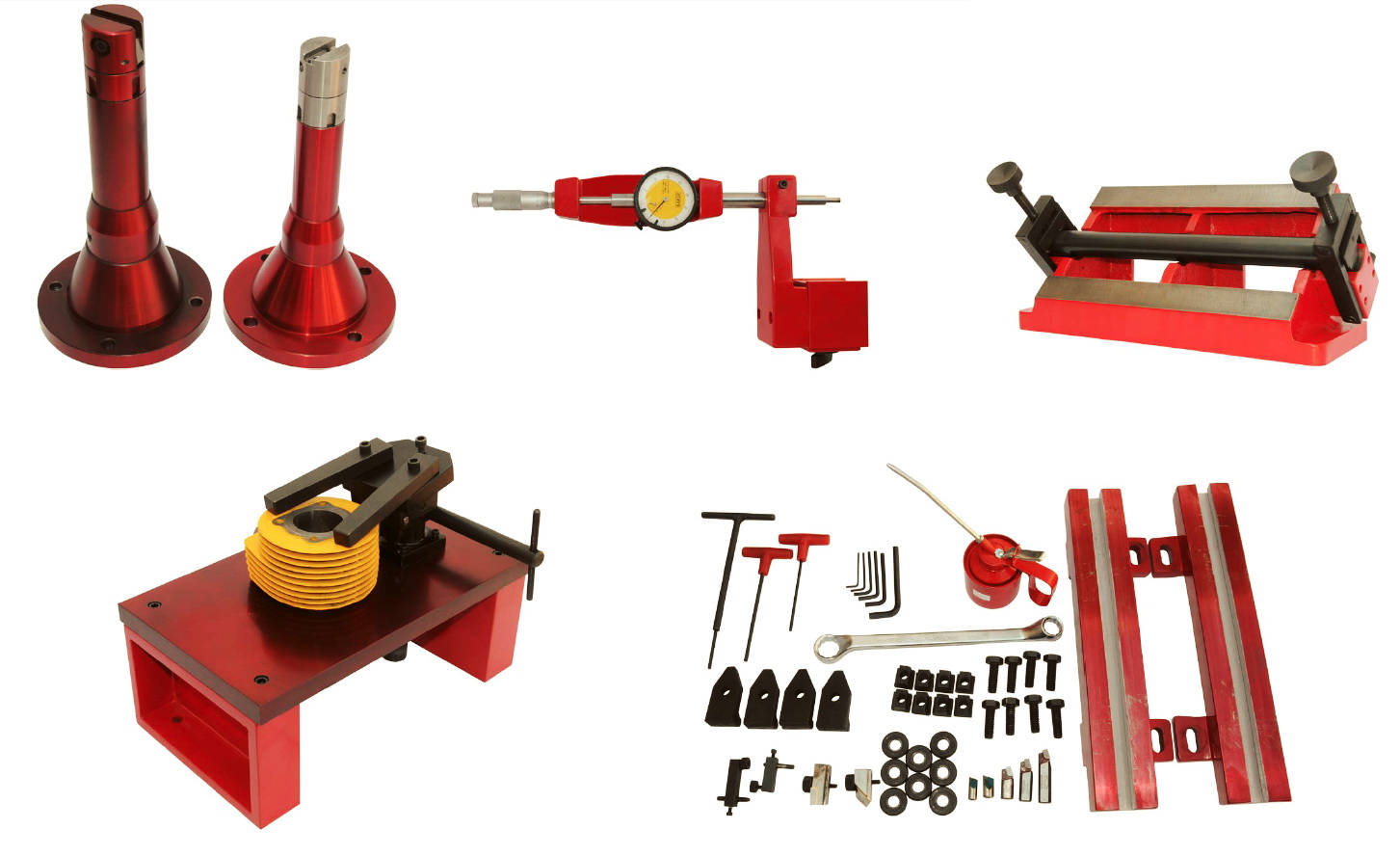

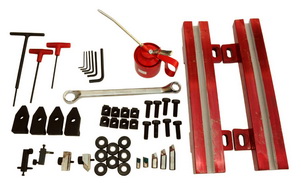

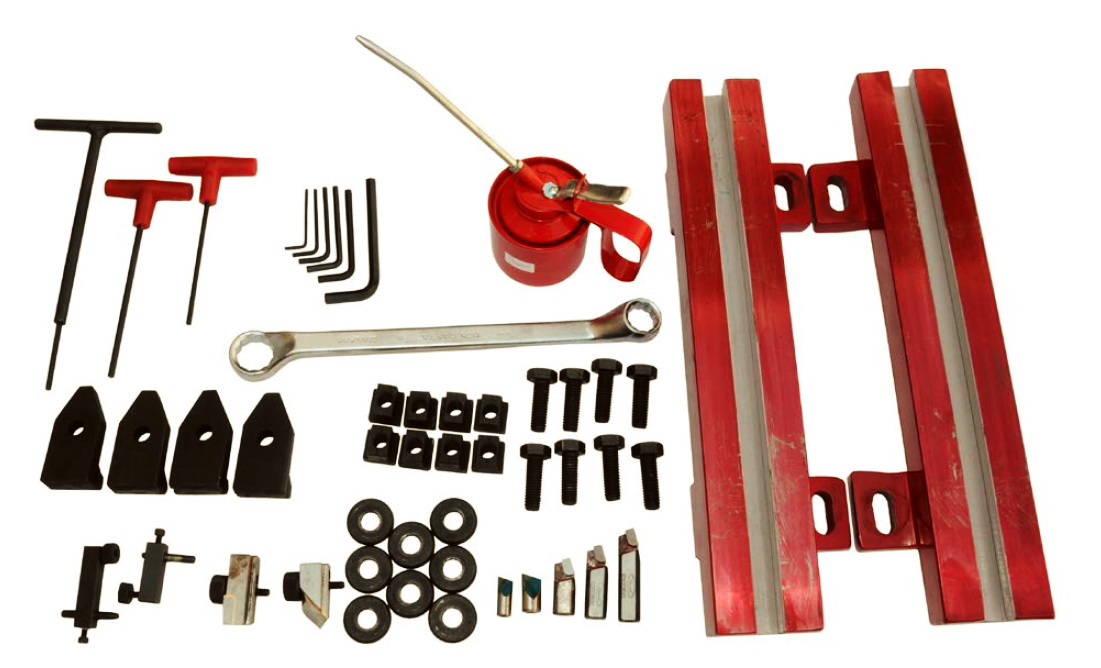

КОМПЛЕКТАЦИЯ


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

  • Электрическое оборудование с системой управления низкого напряжения.
  • Установочные параллели

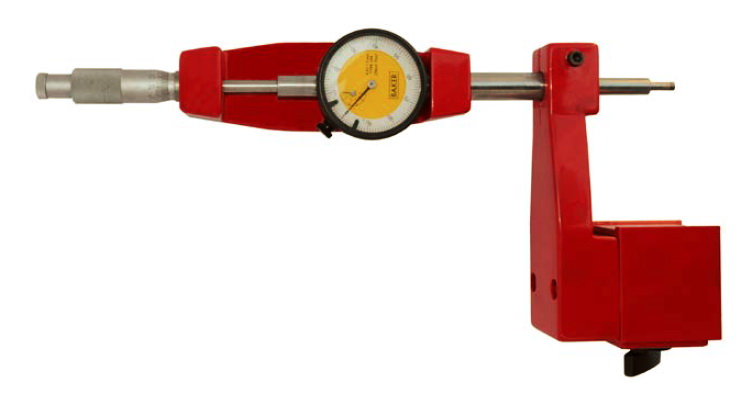

  • Устройство для наладки расточных инструментов в комплекте с микрометром
  • Болты и зажимы для блоков (к-т),

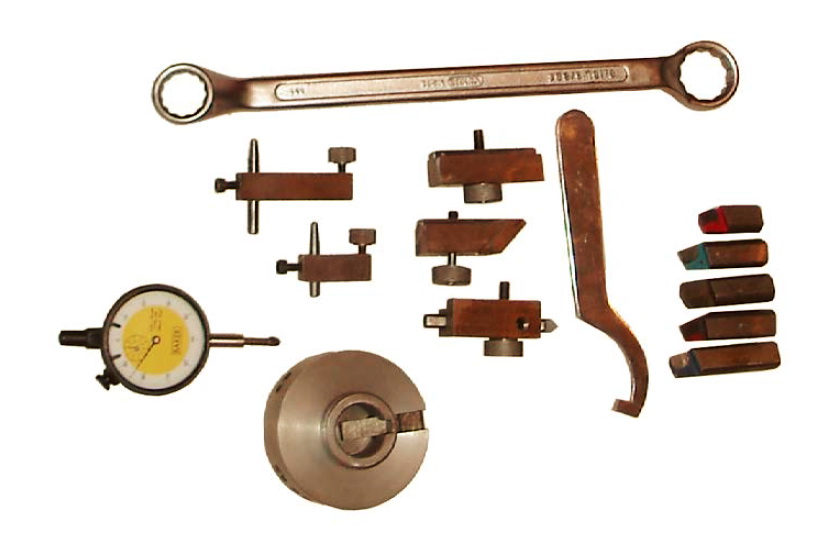

  • Расточные инструменты размером 12x35 и 12x45 мм
  • Инструмент для снятия фасок
  • Сервисные гаечные ключи
  • Для моделей 550 и 600: шпиндель BS-65 (диаметр расточки 65–135 мм)
  • Для моделей 400 и 300: шпиндель BS-38 (диаметр расточки 38–78 мм)
  • Инструкция по эксплуатации и список запасных частей.

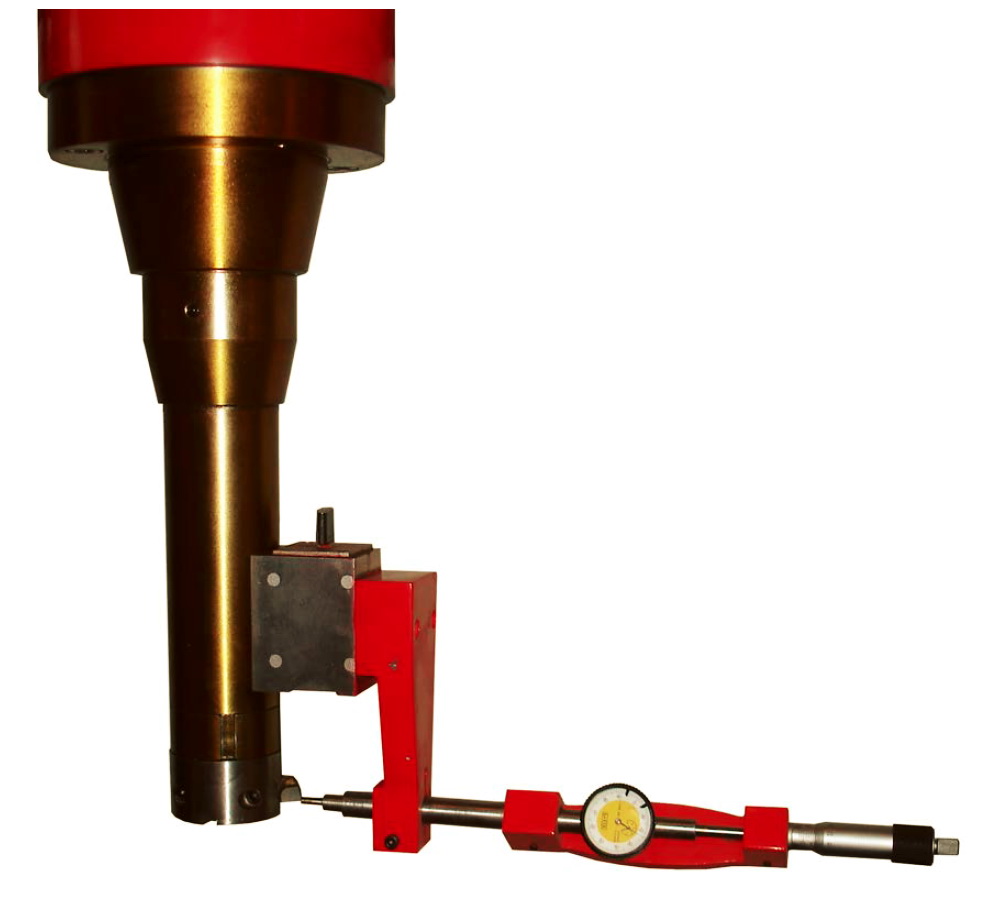

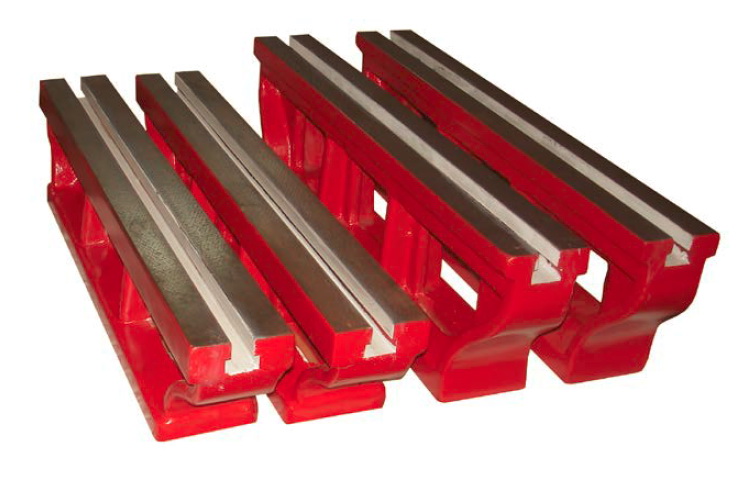

Параллели и устройство для наладки расточных инструментов

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

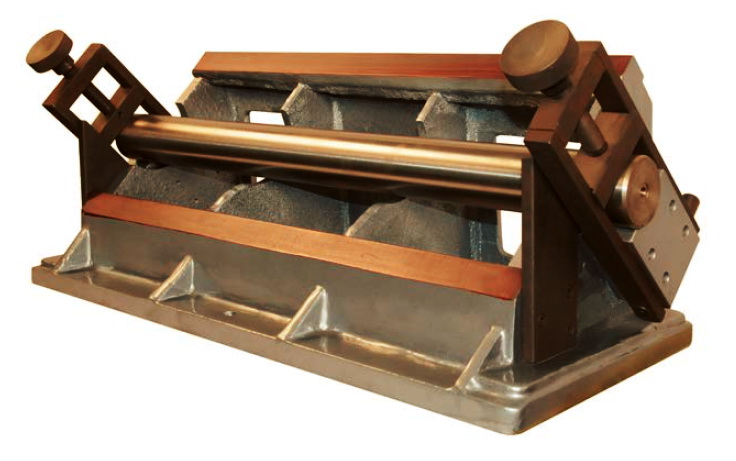

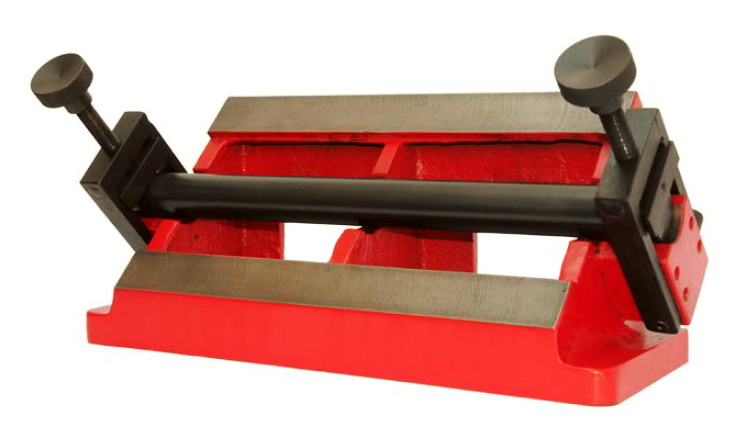

  • V-образная подставка для двигателей V-образного типа,

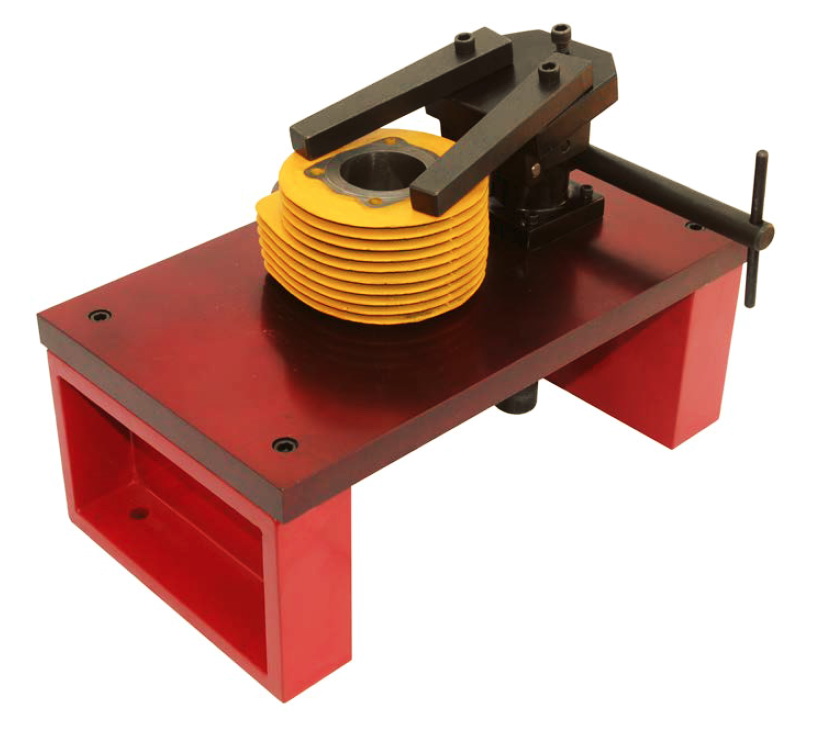

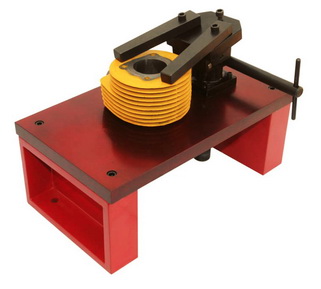

  • Быстрозажимное устройство для цилиндров
  • Для модели 550: шпиндель BS-38 (диаметр растачивания 38–65 мм)
  • Шпиндель BS-120 (диаметр растачивания 120–250 мм)
  • Для модели 400: шпиндель BS-46H (диаметр растачивания 46-90 мм)
  • Шпиндель BS-60 (диаметр растачивания 60-110 мм)
  • Для модели 300: шпиндель BS-46H (диаметр расточки 46–90 мм)
  • Шпиндель BS-46 (диаметр расточки 46–70 мм)
  • Шпиндель BS-130 (диаметр расточки 130-230 мм)
  • Для модели 600: привод от электродвигателя с частотным преобразователем вместо механической коробки подач

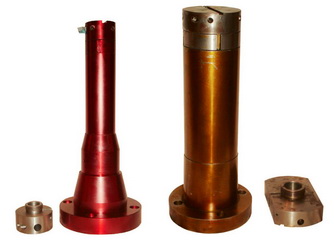

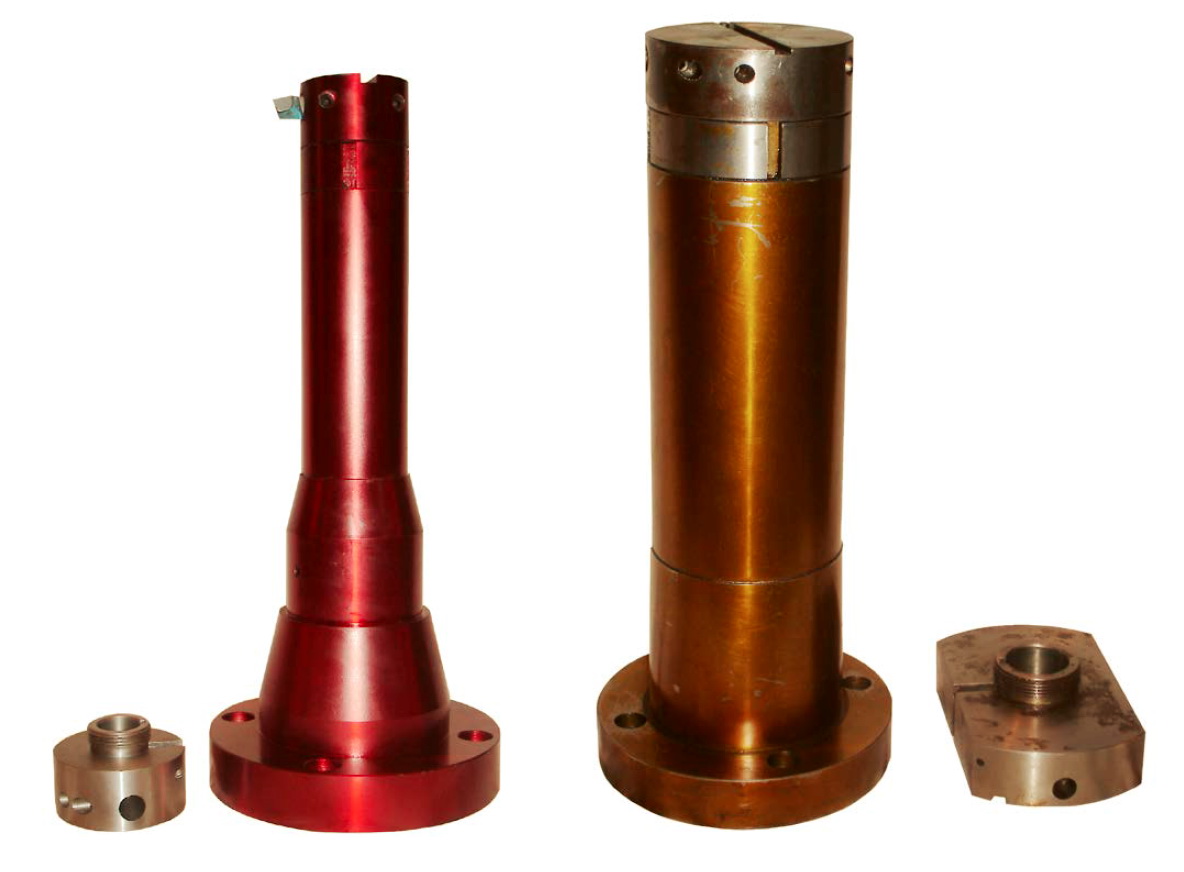

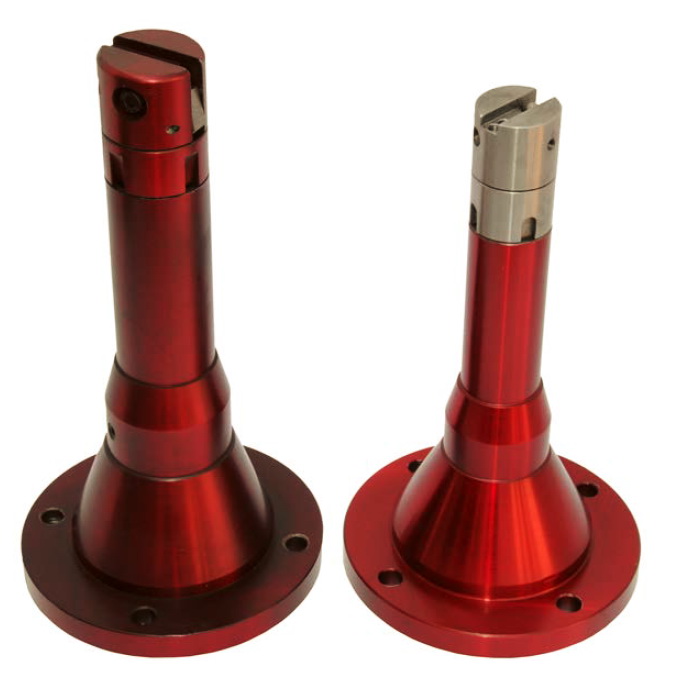

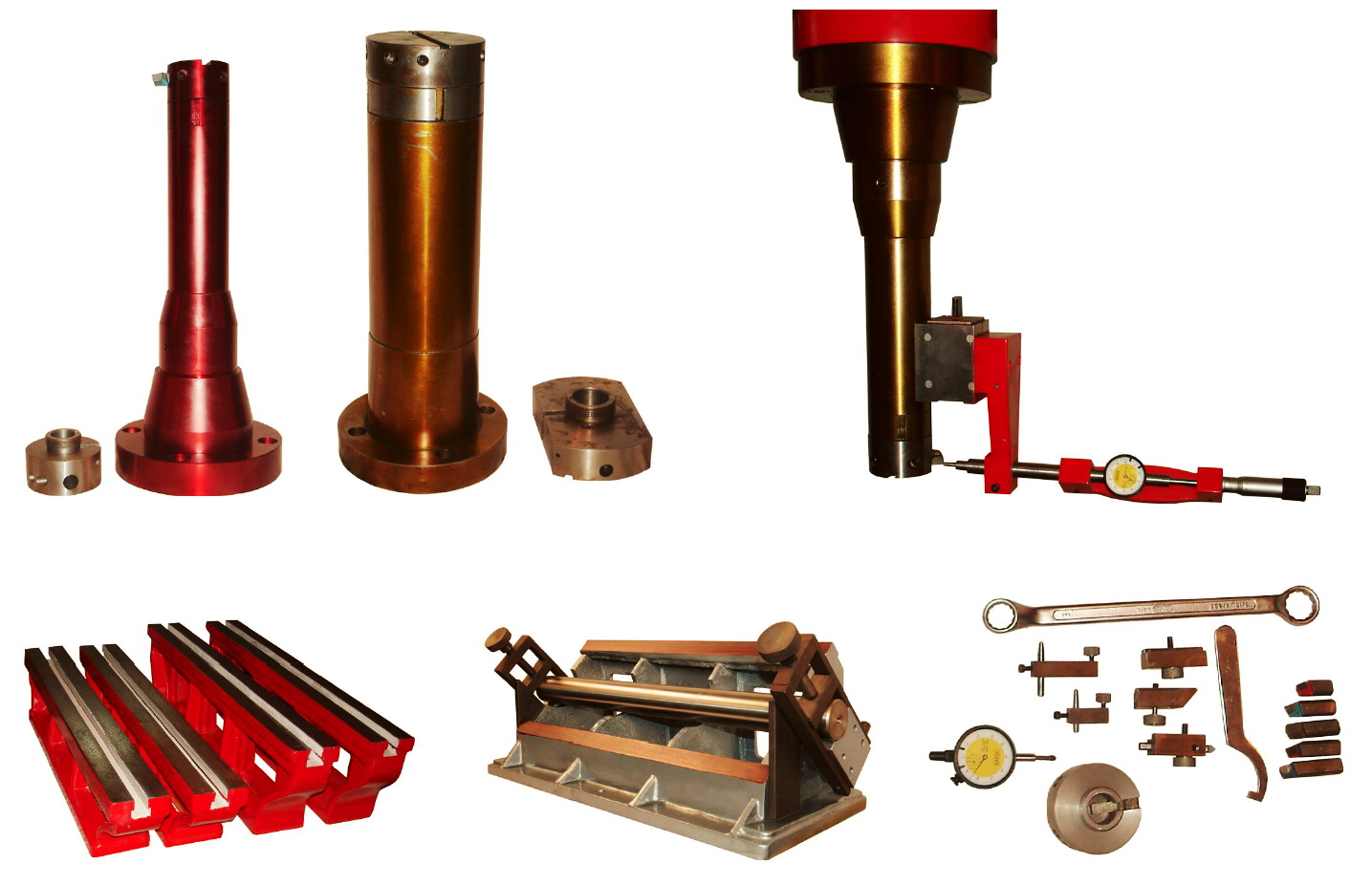

Шпиндели, V-образная подставка и быстрозажимное устройство для цилиндров

Скачать руководство по эксплуатации станка...

«АБ-Инжиниринг» дает исчерпывающую информацию о работе оборудования, оказывает помощь в приобретении станков MANEK, их оснастки и инструмента, осуществляет гарантийное и послегарантийное сопровождение оборудования MANEK, подготовку и обучение персонала технологиям ремонта деталей.

Срок подготовки станков ремонтной линии к отгрузке на заводе составляет 1,5 — 2,5 месяца с момента заказа и предоплаты станка и зависит от модели и комплектации дополнительным оборудованием.

Гарантийное обязательство на всю продукцию компании MANEK — 12 месяцев со дня установки и подключения оборудования.

Характеристики станков, условия поставки и цены можно узнать, сделав запрос на сайте прямо сейчас.

Мы также готовы предложить Вам любой вариант оборудования Вашего цеха станками любого производителя — от самой дорогой TOP-модели до самого дешевого, но не менее качественного станка, а также сделать эскизный проект и скомплектовать оборудованием участок механической обработки деталей по конкретному техническому заданию.
